多效蒸发器 ◎ 所属分类：蒸发浓缩设备系列 ◎ 应用行业：果汁、葡萄糖、淀粉、制药化工、农药、生物工程、化工污水处理 ◎ 设备特点：浓缩比大，粘度范围广，传热效果好，处理量大

◎ 产品简介

多效蒸发器是一种高效式蒸发设备，主体由加热器、分离器、预热器、冷凝器、泵、控制系统、工作平台等组成。在整个工艺过程中也可以配套加入升膜加热器、自循环加热器、强制循环加热器等，将各种形式的加热器结合在一起形成多效蒸发器。可分为二效、三效、四效、五效、六效蒸发器等，效数越多蒸发量越大，一般情况下，单效蒸发量可达3t/h，二效蒸发量可达5 t/h，三效蒸发量可达50 t/h，四效蒸发量可达150 t/h，五效蒸发量可达200 t/h，六效蒸发量可达300 t/h。
在工业生产中，蒸发大量的水分必须消耗大量的蒸汽。为了减少蒸汽消耗量，可采用多效蒸发操作。多效蒸发要求后效的操作压强和溶液的沸点均比前效的低，因此可引入前效的二次蒸汽作为该效的加热介质，即该效的加热室成为前效二次蒸汽的冷凝器。生产过程中仅第一效需要消耗生蒸汽，这是多效蒸发的操作原理，一般多效蒸发装置的末效或后几效总是在真空下操作。由于各效的二次汽都作为下一效蒸发器的加热蒸汽，故提高了蒸汽的利用率，节药能耗。

◎ 技术参数

型号	单效	二效	三效	四效	五效	六效
水份蒸发量(t/h)	3	5	50	150	200	300
进料浓度(%)	根据不同的物料特性
出料浓度(%)	根据不同的物料特性
蒸汽压力(MPa)	0.05-0.1
蒸汽耗量(t/h)	1-1.5	0.4-0.6	0.3-0.4	0.25-0.3	0.25	0.22
蒸发温度(℃)	根据不同的物料特性

◎ 适用范围
多效蒸发器适合物料50~200℃，适合于连续进料，连续出料的生产，具有浓缩比大，粘度范围广，传热效果好，处理量大等优点，适合热敏性强，浓度高，粘度较大及具有腐蚀性物料的蒸发，广泛用于果汁、葡萄糖、淀粉、制药化工、农药、生物工程、化工污水处理等废液回收行业，特别适用于不易结垢、易挥发或热敏性强的物料。

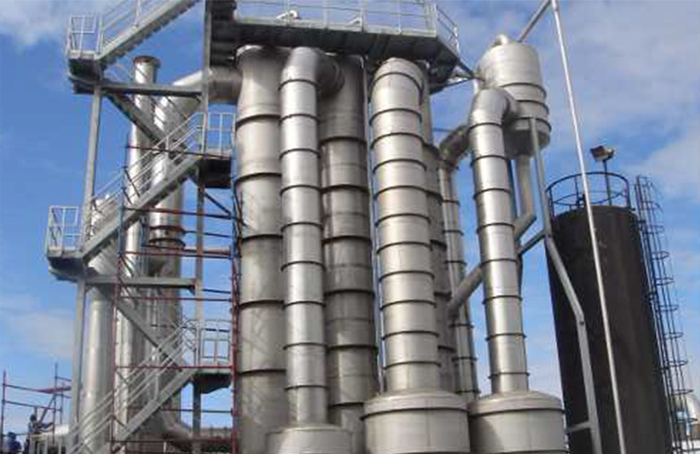

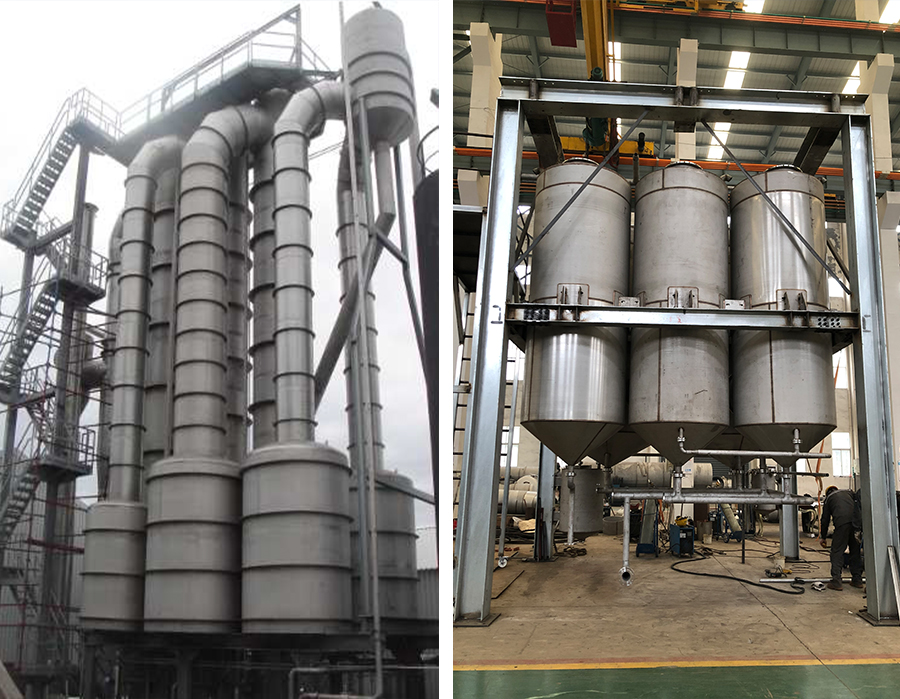

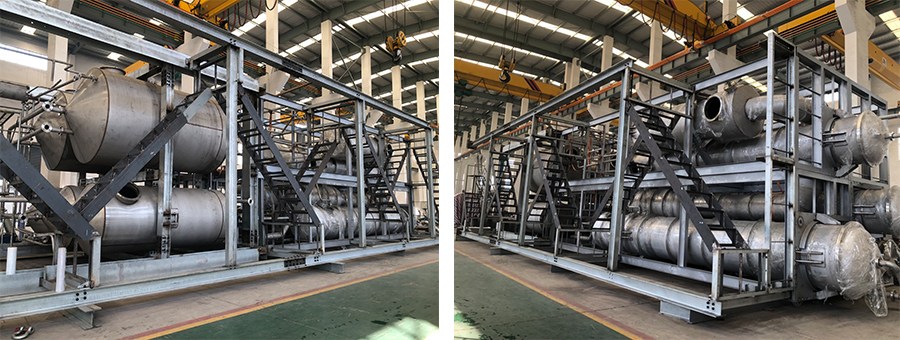

◎ 场景实拍
